CAD虚线显示问题核心解决方案
方法一：通过特性栏调整线型比例

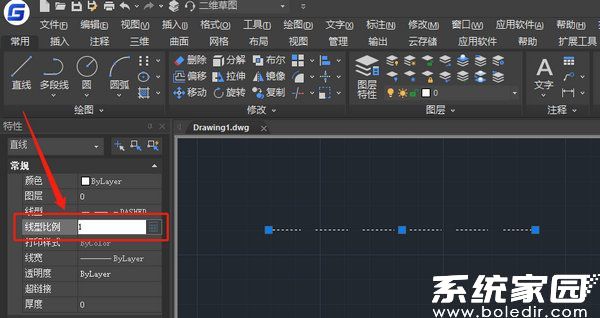

在浩辰CAD软件中打开您的图纸文件后，选中需要修正的虚线对象。请注意，如果虚线位于特定图层，建议先锁定相关图层以避免误操作。接下来，将注意力转向软件界面左侧的特性栏，这是一个关键功能区，包含对象的详细属性设置。在特性栏中滚动查找并点击"线型比例"选项，该值默认为1，但根据图纸缩放比例和显示需求，可能需要调整为更合适的数值。例如，将比例值修改为1后，观察图纸中的虚线是否恢复正常显示。此方法直接作用于选中对象，操作精准且即时生效，特别适合局部调整。如下图所示：
方法二：使用线型管理器设置全局比例

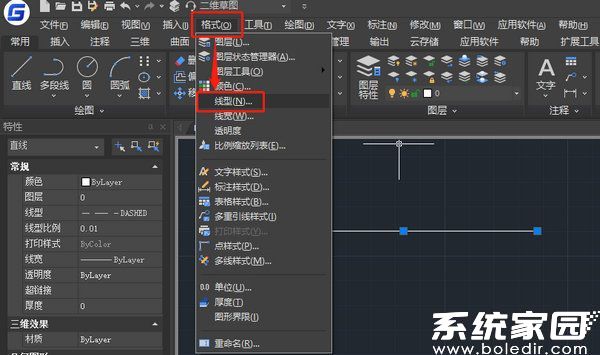

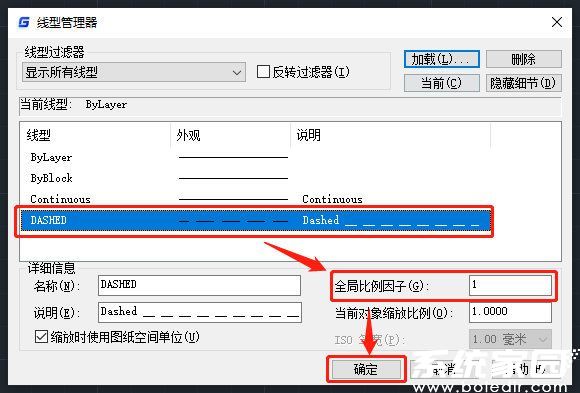

启动浩辰CAD软件并加载目标图纸，导航至顶部菜单栏，依次点击"格式"选项下的"线型"子菜单。这一路径适用于批量修改图纸中的所有虚线线型。在弹出的线型管理器对话框中，您会看到已加载的线型列表，包括DASHED等常见虚线类型。选中需要调整的线型后，重点关注"全局比例因子"设置项。合理输入比例值（如1），点击确定应用更改。全局比例影响整个图纸的线型显示，非常适合统一修正多个虚线对象。如下图所示：
在设置过程中，务必注意比例值的选取逻辑。线型比例与图纸单位和显示缩放密切相关，比例值1适用于大多数标准图纸。如果调整后虚线仍不显示，可尝试逐步增大或减小比例（如0.5或2），并通过实时预览功能验证效果。同时，检查CAD版本兼容性，不同软件如AutoCAD或浩辰CAD的界面细节可能略有差异，但核心操作原理一致。如下图所示：
完成设置后，建议保存图纸并重启CAD软件以确认修改持久生效。若问题持续存在，还需排查图层属性是否禁用线型显示或图形卡驱动程序是否需要更新。以上方法不仅适用于浩辰CAD，也兼容主流CAD平台。掌握这些技巧后，用户能高效解决虚线显示异常问题，提升绘图效率与图纸专业性。
